GSM сигнализация «ИПРо-6»
Мы выпустили НОВЫЙ прибор ИПРО-7 (с поддержкой GSM, Wi-Fi, с полноценным мобильным приложением и работой через интернет). Рекомендуем его к покупке как новый прибор в экосистеме IproConnect с лучшим функционалом.
Представляем вам наш флагманский прибор. На базе данного прибора можно построить как охрану дома так и настроить автоматизацию дома или любого объекта.
Прибор представляет из себя центральный блок к которому можно подключать датчики и легко расширить и создать гибкую систему охраны или «Умного дома» в вашем помещении.
КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА «ИПРо-6»
Настройка прибора с компьютера. |
|
Постановка на охрану разными способами. С брелока, с ключа ТМ (таблетка), с телефона, с клавиатуры. |
|
Раздельное оповещение о событиях на разные телефоны. Можно управлять прибором с 5 телефонов. |
|
Оповещение на телефон о постановке и снятии с охраны с пояснением, кто снимал с охраны. Можно узнавать кто пришел домой, или кто снимает офис с охраны. Каждому ключу и брелоку дается свое имя. |
|
С помощью свободной кнопки на брелоке можно управлять различными электроустройствами. Электроустройства подключаются к GSM сигнализации. |
|
Работа с проводными и беспроводными датчиками (433МГц). |
|
Беспроводные датчики передают сигнал о разряде батареек на базовый блок и затем будет отправлено сообщение о разряде на телефон. Необходимо уточнять характеристики датчиков для поддержки данной функции. |
|
Два встроенных силовых реле(сухие контакты) позволят управлять электроприборами до 2,2 КВт (~220В х 10А) с телефона (освещение, полив, электрообогреватели, тёплые полы и т. д.). |
|
Поддержка работы с беспроводными Реле. Возможно не тянуть провода для управления силовыми электроустройствами как по настроенным сценариям так и напрямую с телефона. Можно использовать до 16 беспроводных реле. |
|
Работа с беспроводными розетками. Возможно управление электроустройствами подключенными в беспроводную розетку как по настроенным сценариям так и напрямую с телефона. |
|
Время автономной работы от свинцового аккумулятора 12В х 2,3А/ч до 24 часов. Аккумулятор питает проводные датчики и сирену. |
|
Свинцовый аккумулятор питает проводные датчики и сирену при отключении питания. |
|
К прибору можно подключить микрофон и динамик и организовать прослушивание помещения и с помощью динамика 2-х стороннюю связь. |
|
Доступны приложения для Android и IOS. |
Возможности «ИПРо-6»
ГДЕ МОЖНО ИСПОЛЬЗОВАТЬ «ИПРо-6»?
КВАРТИРА Можно организовать охрану квартиры, защиту от протечек воды, пожарную защиту, управление электроприборами. |
|
ДОМ Охрана дома, защита от протечек воды, защита от пожара, контроль за температурой в доме и управление котлом, управление электроприборами с телефона. |
|
Дача Охрана дачи, дистанционный полив огорода с телефона, защита от пожара, контроль за температурой на даче и управление котлом или нагревателями с телефона, управление электроприборами с телефона. |
|
ГАРАЖ Организуйте охрану гаража с оповещением на телефон, контроль за появлением воды в погребе и автоматическое включение насоса. |
|
ОФИС Охрана офиса, контроль за сотрудниками (во сколько открывают офис), дистанционный перезапуск офисного оборудования при необходимости. |
Схематичный обзор
ОСНОВНЫЕ ВОЗМОЖНОСТИ «ИПРо-6»?
Охрана имущества С помощью охранных датчиков обнаруживайте злоумышленников. |
|
Сирена Подключив сирену в сможете спугнуть злоумышленников и привлечь внимание. |
|
Контроль задымления в помещении Датчики дыма срабатывают при задымлении дома передаст сигнал тревоги на ваш телефон. Беспроводные датчики громким звуковым сигналом предупредят людей в доме об опасности. |
|
Контроль температуры в помещении С помощью проводного датчика температуры можно контролировать температуру в доме со своего телефона находясь даже за 1000 километров. |
|
Управление котлом С телефона управляйте температурой в доме. Можно управлять газовыми или электрическими котлами. Подключается как внешний термостат (стандартная функция). |
|
Экономия на отоплении В ваше отсутствие задавайте экономную температуру (например +10 С°, перед приездом задайте с телефона температуру +23 С°к вашему приезду дом прогреется. Возможно экономить на отоплении до 1500 рублей в месяц, особенно если вы постоянно не живете в доме. |
|
Контроль электропитания GSM сигнализация контролирует электричество и сразу оповестит вас об отключении/включении. При отключении электричества сигнализация работает на резервном аккумуляторе до 30 часов и питает проводные датчики. |
|
Управление электроустройствами с радиобрелоков С радиобрелока с помощью свободной кнопки управляйте различными электроустройствами в доме (рольставни, ворота, шлагбаум и т. д.). |
ПОЛНЫЙ КОНТРОЛЬ ЗА ПОМЕЩЕНИЕМ
ЧТО ДОПОЛНИТЕЛЬНО МОЖНО ПОДКЛЮЧИТЬ К ЭТОМУ КОМПЛЕКТУ?
Контроль за протечкой воды Протечка воды может нанести серьезный ущерб вашему дому. От замены полов и мебели до долгого просушивания дома. |
|
Перекрывание воды Подключив электропривод на шаровой кран к GSM сигнализации можно автоматически перекрывать воду при протечке воды или вручную с телефона. |
|
Контроль за уровнем воды В загородном доме возникает потребность в контроле за наполнением уровня септика или контроль за наполнением поливочной емкости для воды. Используя датчики уровня вы всегда сможете узнать о заполнении емкости. |
|
Охрана периметра участка С помощью уличных датчиков движения и лучевых датчиков можно организовать контроль периметра участка и знать о передвижении по вашему участку. |
|
Контроль за утечкой газа Утечка газа представляет серьезную опасность для людей в доме и для дома. Отравление или взрыв газа не такая редкая ситуация. Датчики утечки газа вовремя предупредят людей звуковым сигналом и могут автоматически перекрыть газ. |
|
Клапаны на газ Газовый клапан в связке с датчиком утечки или GSM сигнализацией перекроет газ в автоматическом режиме и предотвратит дальнейшую утечку. |
|
Управление температурой в доме вручную с термодатчика С помощью кнопок беспроводного термодатчика можно задавать для поддержания комфортную температуру в доме. (Датчик работает как беспроводной термостат). |
|
Контроль за температурой теплоносителя С помощью термодатчика в металлическом корпусе можно контролировать температуру теплоносителя и получать сообщения о снижении температуры. |
|
Управление поливом с телефона Если сделать разводку из шлангов, разбрызгивателей и установить электропривод на единый шаровой кран, то можно легко управлять поливом с телефона. |
ДЛЯ ЧЕГО НУЖНА GSM-СИГНАЛИЗАЦИЯ?
Для обеспечения безопасности имущества и возможности управления электроустройствами в доме. Состоит из основного блока, к которому подключаются различные датчики и электроустройства.
Датчики бывают проводные и беспроводные (433 МГц).
Основные разновидности датчиков:
- охранные датчики;
- дымовые датчики;
- датчики протечки воды;
- датчики утечки газа;
- термодатчики.
После установки датчиков и запуска системы, осуществляется контроль за различными событиями.
В случае срабатывания какого-либо датчика, происходит информирование gsm-сигнализации, после чего формируется тревога в виде отправки SMS-сообщений, голосовых вызовов, срабатывании сирены светового оповещателя.
При получении тревожного сообщения на телефон, голосового вызова, светового или звукового оповещения, владелец принимает решение о дальнейших действиях.
При срабатывании датчика, можно включать исполнительное устройство (управление котлом при использовании термодатчика, сирену или свет при срабатывании датчика движения, электропривод при срабатывании датчика протечки, электроклапан при срабатывании датчика газа. насос при срабатывании датчика уровня и т. д.).
Управлять электроустройствами можно и вручную с кнопки на пульте, командой с телефона или из приложения.
Управлять прибором можно с 5 телефонов записанных в памяти.
ОСТАЛИСЬ ВОПРОСЫ?
Технические характеристики GSM-сигнализации «ИПРо-6»:
Параметр |
Значение |
Пояснение |
---|---|---|
Проводные зоны контроля |
4 (шт.) |
Используются для подключения проводных датчиков движения, дыма, газа и т. д. |
Беспроводные зоны контроля |
6 (шт.) |
На каждую зону можно записать до 6 датчиков и дать каждому датчику название |
Проводные датчики температуры |
2 (шт.) |
Используются датчики температуры (DS18B20) с длиной кабеля не более 10 метров |
Беспроводные датчики температуры |
6 (шт.) |
Беспроводные датчики температуры для контроля и управления температурой на частоте 433 МГц |
Выходы силовые РЕЛЕ (перекидной контакт) |
2 (шт.) |
Выходы для подключения силовой нагрузки до 2,2 кВт (10 А / 220 В) |
Выходы «открытый коллектор» |
2 (шт.) |
Выходы для подключения сирены или слаботочной нагрузки (максимальная нагрузка 0,3 А / 12 В) |
Беспроводные выходы (для управления электроустройствами по радиоканалу) |
16 (шт.) |
Выходы для подключения радиореле ИПРо, беспроводных розеток и беспроводных сирен |
Вход для микрофона |
1 (шт.) |
Для подключения активного микрофона с длиной кабеля до 100 метров |
Выход для динамика |
1 (шт.) |
Для подключения внешнего динамика |
Выход «Индикатор состояния» |
1 (шт.) |
Используется для подключения внешнего светового оповещателя состояния охраны. |
Напряжение питания (В) |
~220 В |
Встроенный блок питания для питания прибора и проводных датчиков 12 В х 1,5 А |
Ток потребления при питании 12 В (мА) |
60 (мА) |
Базовый блок беспроводных датчиков |
Рабочий температурный диапазон (°С) |
-30°С +55°С |
Рабочий температурный диапазон (°С) - может работать в неотапливаемых помещениях |
Влажность (%) |
5% ... 85% |
Влажность без учета конденсации |
Габаритные размеры (мм) |
197 (д) х 164 (ш) х 60 (в) |
Размеры базового блока |
Масса (кг) |
0,55 (кг.) |
Без учета аккумулятора |
Комплектация GSM-сигнализации «ИПРо-6»:
Прибор GSM-сигнализация «ИПРо-6» |
1 (шт.) |
microUSB кабель |
1 (шт.) |
Сетевой кабель 220В с вилкой |
1 (шт.) |
Комплект для монтажа |
1 (шт.) |
Полная Инструкция по эксплуатации GSM сигнализация «ИПРо-6» (Ревизия А0-А5) Полная Инструкция по эксплуатации GSM сигнализация «ИПРо-6» (Ревизия С0-С5) |
|
|
|
|
|
|
|
Скачать приложение для IOS можно в Apple Store. Для поиска используйте «ИПРо-6» |
|
Программа для конфигурации «ИПРо-6» |
Прошивка «ИПРо-6»
Подключение датчиков движения
Внимание!!! в данном разделе приведены типовые схемы подключения датчиков. Уточняйте обозначение контактов на своем датчике, чтобы не вывести датчик из строя.
Подключение дымовых датчиков
|
Схема |
Настройки в конфигураторе |
---|---|---|
ИП212-141 с УС-02 |
|
Схема |
Настройки в конфигураторе |
---|---|---|
ИП212-141 с УС-02 |
|
Схема |
Настройки в конфигураторе |
---|---|---|
ИП212-141 |
|
Схема |
Настройки в конфигураторе |
---|---|---|
ИП212-141 |
Подключение магнитоконтактных датчиков
Подключение датчиков вибрации
|
Схема |
Настройки в конфигураторе |
---|---|---|
Датчик |
|
Схема |
Настройки в конфигураторе |
---|---|---|
Датчик |
Подключение проводных термодатчиков

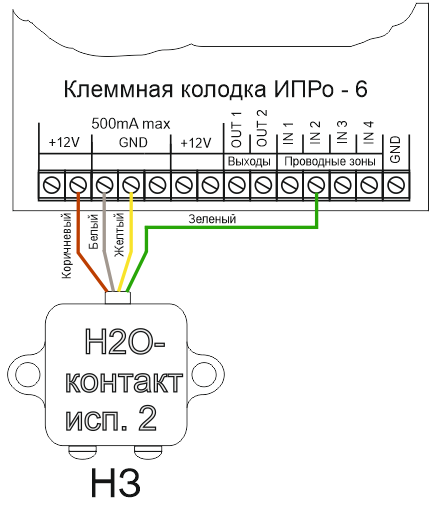

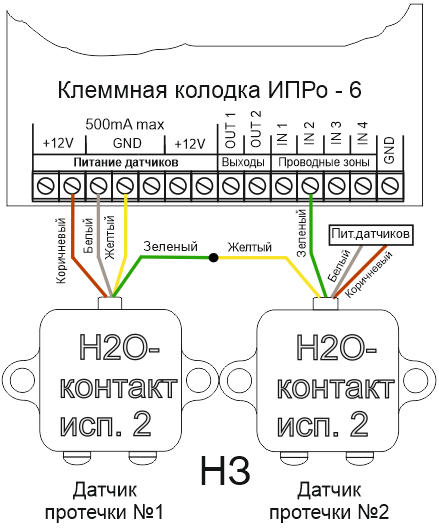

Подключение датчиков протечки воды
|
Схема |
Настройки в конфигураторе для НРЗ |
---|---|---|
Н20 исп.2 |
|
Схема |
Настройки в конфигураторе для НЗ |
---|---|---|
Н20 исп.2 |
|
Схема |
Настройки в конфигураторе для НРЗ |
---|---|---|
Н20 исп.2 |
|
Схема |
Настройки в конфигураторе для НЗ |
---|---|---|
Н20 исп.2 |
Подключение сирены
|
Схема |
Настройки в конфигураторе |
---|---|---|
ПКИ-1 (Иволга) |
|
Схема |
Настройки в конфигураторе |
---|---|---|
Мощная сирена |
Подключение микрофона и динамика
Подключение считывателей ключей
Подключение датчиков утечки газа
Подключение светового индикатора
Подключение внешнего блока питания
Подключение электрических устройств
1. Все девайсы изначально не установлены. Берём ПК, подключаем блок с помощью USB и прописываем датчики, пульты, все условия работы, все телефоны и т.п. То есть, не имея базовых знаний по настройке аналогичного оборудования, самостоятельно Вы эту сигнализацию не сможете конфигурировать и работать она не будет;
2. Подключил, установил, всё смонтировал. Кстати, физическая установка очень проста, в комплекте приложен лист с разметкой отверстий, все легко и просто для даже начинающего домохозяина;
3. Включаю, ставлю на охрану, приходит сообщение: "Питание отключено". То есть сига работает от резервного источника питания. Минут 10 пытался понять, где причина. С помощью тестера определил, что проблема в неисправном сетевом кабеле, который со штепсельной вилкой. Заменил на имеющийся где-то в закромах, всё прекрасно заработало. Сеть GSM в моём случае (блок установлен внутри гаража на электрощите, без внешней антенны) доступна на 24%;
4. На имитацию открытия двери или движение в помещении срабатывает мгновенно, SMS приходит через 15 секунд, и начинается дозвон на телефон.
В-целом, доволен. Очень пригодились знания и умения ещё с радиолюбительского кружка СССР. Без них пришлось бы вызывать мастера-установщика.
Пользуюсь уже месяц, работает отлично при внутренней температуре в гаража минус 24градС. Регулярно тестирую имитацию проникновения несработок или каких-либо сбоев пока нет.
Кстати, система очень (я бы даже сказал, слишком) наворочена для простой охраны. Базовый блок можно включить в комплексное решение "Умный дом", для этого имеется куча релюшек и настроек.
Рекомендую.
Устанавливал и настраивал самостоятельно. Все получилось с первого раза! Датчики изначально прописаны в приборе. Позже подключил дополнительно внешнюю сирену и звуковой извещатель - здесь пришлось помучиться (но в этом виновато отсутствие сноровки). Все работает отлично! Недавно приобрел беспроводной термостат - планирую подключить котел.
Вывод - о покупке не пожалел ни минуты - комплект стоит своих денег! А возможности расширенной конфигурации головного прибора вообще выше всяких похвал! Рекомендую комплект к покупке тем кто не хочет переплачивать за системы безопасности, на его базе можно собрать конфигурацию под любые бытовые задачи!
